티폼(유로폼 설계프로그램)의 판넬 규격문자가 정상적으로 쓰여지지 않을 때 참고하세요.

안녕하세요. 보리소프트입니다.

 tiawFORM ac(티폼) 유로폼(거푸집) 설계프로그램을 사용하실 때

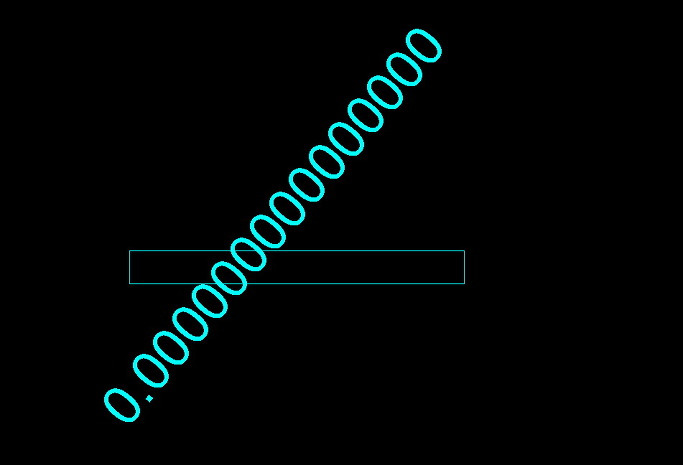

다음과 같은 오류창이 나타나는 경우가 있습니다.

이 현상은 현재 설계자가 사용하는 문자 스타일에 높이가 지정되어 있기 때문입니다.
이때는 문자 스타일에서 높이를 0으로 설정하면 판넬의 규격문자가 정상적으로 표현됩니다.



티폼은 별도로 문자 스타일을 만들어 사용하지 않고 현재 설계자가 사용하는 문자 스타일을

사용합니다.

설계자가 꼭 문자 스타일에 높이를 지정하여 문자를 생성해야 한다면
티폼을 사용할 때 사용할 문자 스타일을 별도로 만들고
그때 그때 적절하게 문자스타일을 변경하여 사용하여야 합니다.

* 문자스타일에서 높이를 0으로 설정하기
1. AutoCAD 명령 입력창에서 'STYLE'이라고 입력하고 실행합니다.

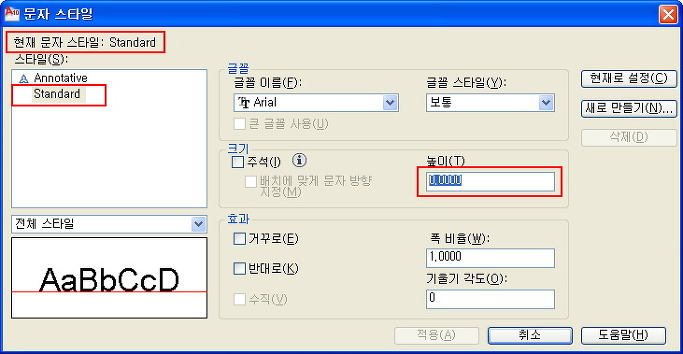

2. 대화상자 '문자 스타일'에서 현재 사용중인 문자스타일의 이름을 확인하고
   문자스타일을 마우스로 클릭하고 높이를 0으로 설정합니다.



3. '적용'버튼을 누릅니다.



* 사용할 문자스타일을 변경하고 높이를 0으로 설정하기
1. AutoCAD 명령 입력창에서 'STYLE'이라고 입력하고 실행합니다.

2. 대화상자 '문자 스타일'에서 사용할 문자스타일의 이름을 선택하고
   높이를 0으로 변경하고 '현재로 설정'버튼을 누릅니다.



3. '적용'버튼을 누릅니다.



* 새로운 문자스타일을 만들고 높이를 0으로 설정하여 사용하기
1. AutoCAD 명령 입력창에서 'STYLE'이라고 입력하고 실행합니다.

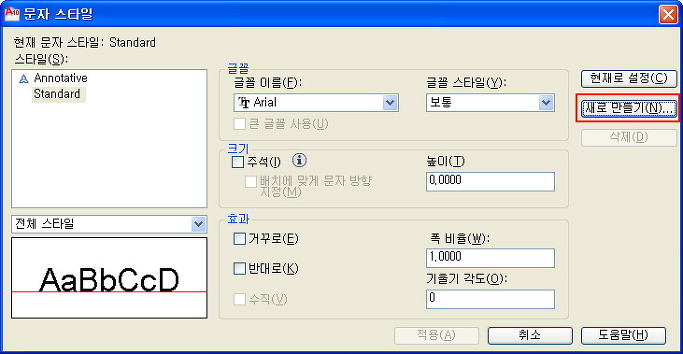

2. 대화상자 '문자 스타일'에서 '새로 만들기' 버튼을 클릭합니다.

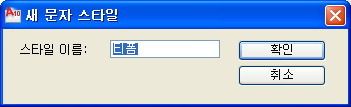

3. 대화상자 '새 문자 스타일'에서 '티폼'이라고 입력하고
   '확인' 버튼을 누릅니다.

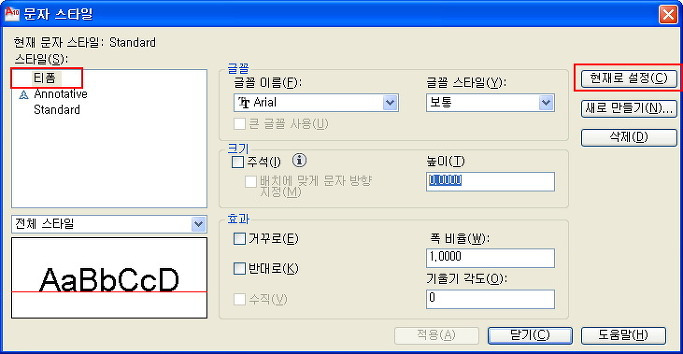

4. 대화상자 '문자 스타일'에서 새로 만들어진 문자 스타일 '티폼'이
   정상적으로 만들어졌는지, 높이가 0으로 설정되어졌는지 확인하고
   이상이 없으면 '닫기'버튼을 누릅니다.
   만약 변경사항이 있으면 '적용'버튼을 누릅니다.



감사합니다.
