bPlot zc ZWCAD 도면파일 일괄 자동 출력(배치출력,다중출력)하기

안녕하세요. 보리소프트입니다.



bPlot zc 는 ZWCAD 응용프로그램입니다.
그리고 사용권한은 개인과 기업 구분없이 자유롭게
사용하실 수 있습니다.



이번 업데이트는 도면에서 출력영역을 일괄 선택할 때
출력 영역의 크기를 입력하는 부분과 행과 열의 간격을
적용하는 방법을 수정하였습니다.
그리고 *.pdf로 출력하는 기능도 추가하였습니다.



다음은 bPlot zc를 사용하여 ZWCAD의 도면파일(*.dwg)을
*.pdf로 출력하는 방법을 소개합니다.





동영상은 bPlot 을 AutoCAD에서 녹화였습니다.

그래서 기능은 동일하기 때문에 문제는 없겠지만 이점 유의해주세요.





1. 여러 도면파일을 bPlot zc 의 출력리스트에 등록하기

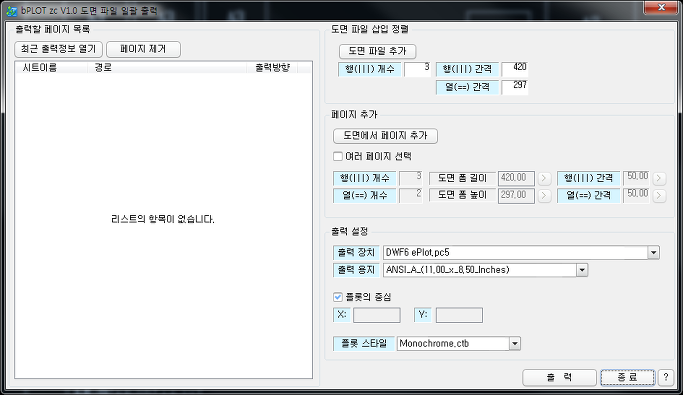

(1) 대화상자 'bPlot zc V1.0 일괄출력'의 '도면파일 삽입 정렬'에서
    출력할 도면 파일의 가로 크기를 '행간격'에 지정하고
    세로 크기를 '열 간격'에 입력하고 행의 개수를 지정합니다.
    행의 개수는 선택한 도면파일들을 현재 열린 도면에 정렬할 때의
    행 개수입니다.
    예제 동영상의 도면파일의 도면크기는 A3입니다.



(2) '도면 파일 추가' 버튼을 누릅니다.

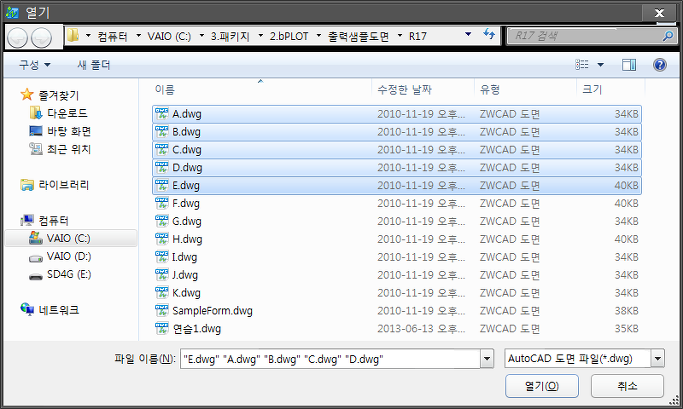

(3) 대화상자 '열기'에서 출력할 도면파일을 선택합니다.
    한번에 여러 개의 도면파일을 선택할 수 있습니다.





(4) 대화상자 '열기'에서 '열기'버튼을 누르면
    ZWCAD의 도면영역이 보여지고 명령어 입력창에



    ☞선택된 도면의 삽입점 지정...:



    라고 나타납니다.

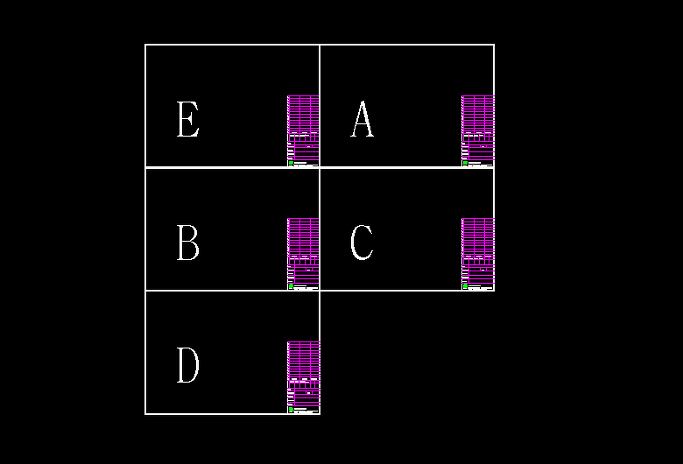

    선택된 도면파일들이 정렬 삽입된 위치를 지정하면 됩니다.

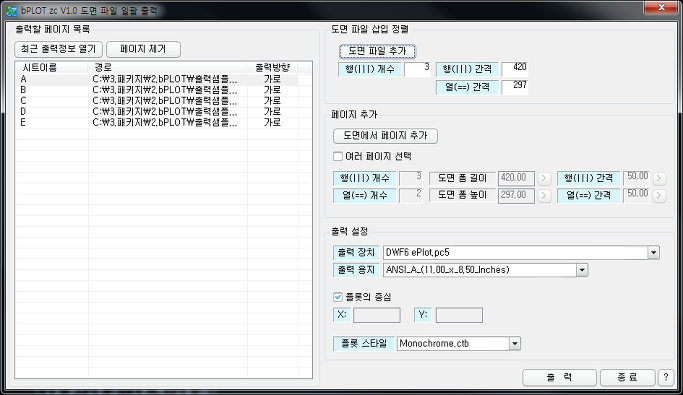

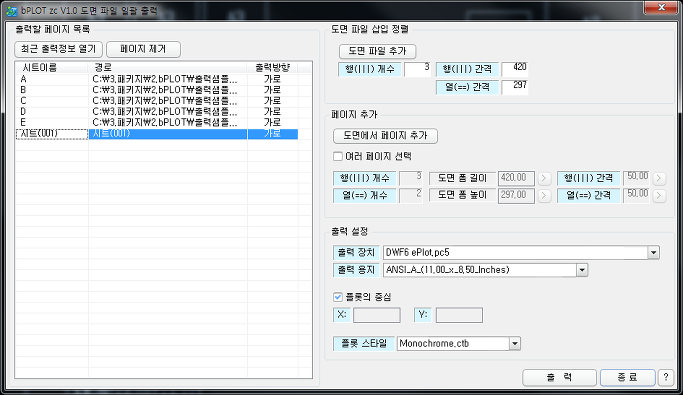

    아래 대화상자는 선택된 도면파일이 도면에 삽입되고
    대화상자 'bPlot zc V1.0 일괄출력'의 출력 페이지 목록에
    등록된 상태입니다.







2. 현재 열린 도면에서 출력할 도면폼을 개별적으로 등록하기
(1) 대화상자 'bPlot zc V1.0 일괄출력'의 '페이지 선택'을 보면
    '여러 페이지 선택'체크상자가 있는데 선택해제를 합니다.



(2) '도면에서 페이지 추가'버튼을 누르면 대화상자가 사라지고
    ZWCAD의 도면영역이 보여지고 명령어 입력창에 다음 메시지가
    나타납니다.



    ☞출력할 시트 또는 영역의 좌측상단 모서리 지정...:
    ☞추력할 시트 또는 영역의 우측하단 모서리 지정...:



    출력할 도면폼의 좌측상단점과, 우측하단점을 순서대로
    지정합니다.


    다음 대화상자는 도면폼 한 개가 등록된 상태입니다.
    예제 동영상을 보면 우측상단에 있는 A4,A3,A2에서 A4가
    등록된 것입니다.



    나머지 도면품 A3, A2도 동일한 방법으로 등록합니다.

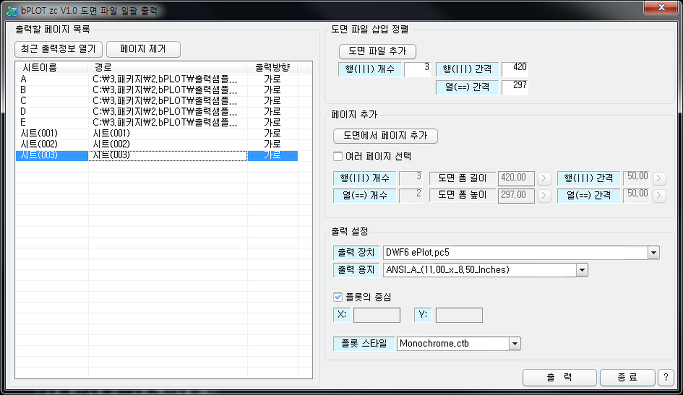

    다음 대화상자는 A2,A3,A4 도면폼이 출력할 페이지 목록에 등록된
    상태입니다.







3. 현재 열린 도면에서 출력할 도면폼을 일괄 등록하기

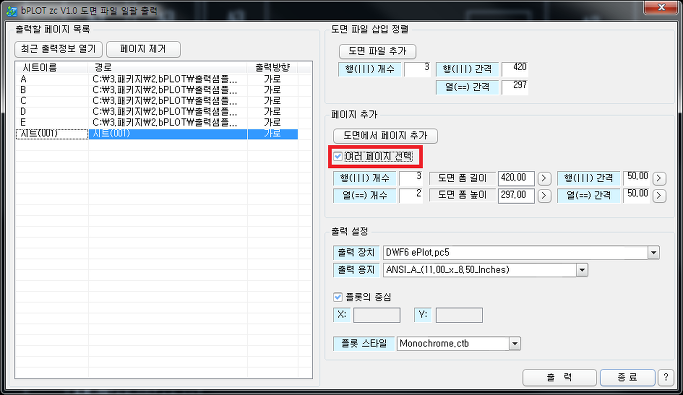

(1) 대화상자 'bPlot zc V1.0 일괄출력'의 '페이지 선택'을 보면
    '여러 페이지 선택'체크상자가 있는데 선택합니다.

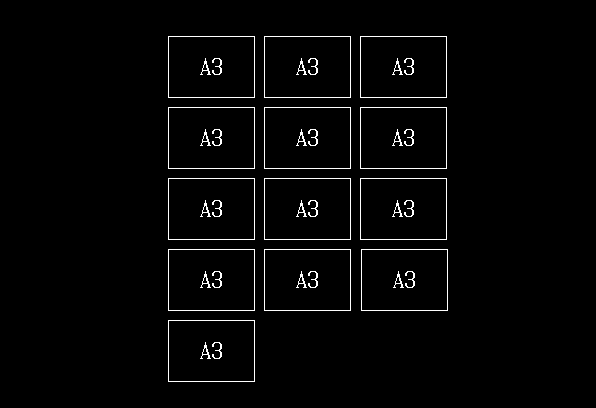

(2) 일괄 등록할 도면폼은 예제 동영상의 좌측 상단의 A3도면입니다.

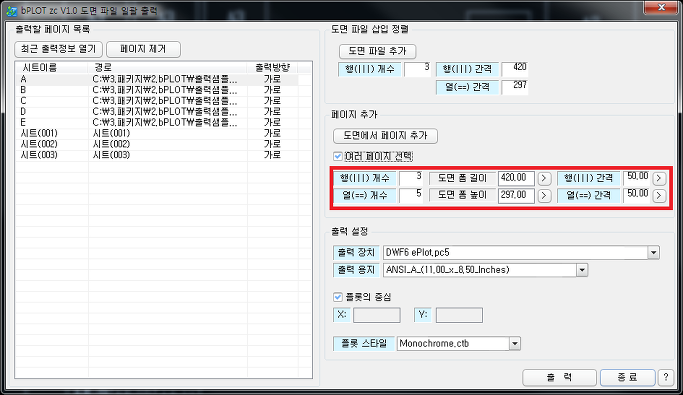

    대화상자의 '페이지 추가'에서 '행 개수'에 3을 지정하고
    '열개수'에 5를 지정합니다.
    그리고 '도면 폼의 길이/도면 폼 높이'는 출력할 도면폼의 도면크기로
    A3로 입력하시면 됩니다.

    또는 '>' 버튼을 이용하여 ZWCAD 도면영역에서
    마우스로 도면폼의 가로/세로의 양끝점을 각각 지정하여 입력할 수 있다.

    ☞도면 폼의 가로 변 시작점 지정...:
    ☞도면 폼의 가로 변 끝점 지정...:

    '행 간격/열 간격'은 출력할 도면폼의 서로 떨어진 간격입니다.
    예제 동영상은 50으로 설정되어 있습니다.


(3) '도면에서 페이지 추가' 버튼을  누르면 대화상자가 사라지고
     ZWCAD 도면영역이 보여지고 명령어 입력창에

     ☞출력할 시트 또는 영역의 좌측상단 모서리 지정...:  --> P1
     ☞추력할 시트 또는 영역의 우측하단 모서리 지정...:  --> P2



     라고 나타납니다.



     일괄 등록할 도면폼을 선택할 때는 마우스로 선택상자를 만들어
     선택상자의  좌측상단점과 우측하단점을 지정하면 됩니다.

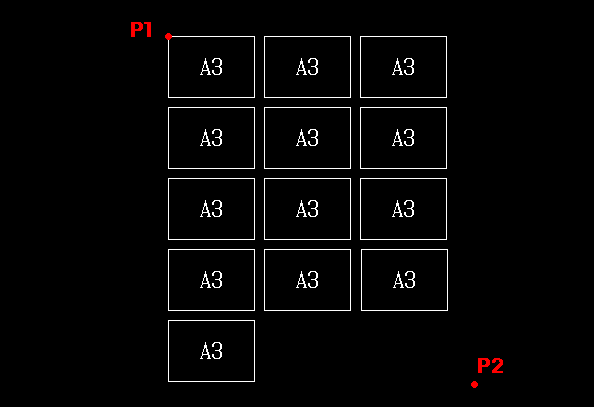

     다음 그림처럼 순서대로 P1, P2를 지정하면 됩니다.

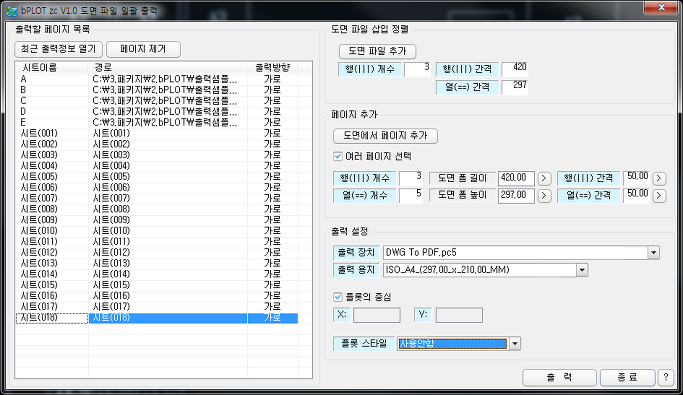

     다음 대화상자는 A3용지가 일괄 등록된 상태입니다.



(4) 대화상자 'bPlot zc V1.0 일괄출력'에서 출력장치와 출력용지,
    플롯의 중심을 선택하고 '출력' 버튼을 누르면 출력이 시작됩니다.

    bPlot의 출력영역(출력대상)을 선택할 수 없고, 일괄 '윈도우(W)'로
    출력됩니다.

bPlot zc의 사용자 메뉴을 동일 카테고리에
업로드하였으니 다운로드하여 참고하세요.



고맙습니다.
